分辨率 400×300，17μm

工作波段 8μm～14μm

镜头

焦距 70mm

视场角 5.6°×4.2°(±5%)

作用距离 探测距离 识别距离

1.8m×0.5m 人 >2km >1km

2.3m×2.3m 车 >3.3km >1.9km

图像

图像增强 具备自动图像滤波，锐化功能

亮度/对比度 自动/手动调光

色带 白热/黑热，伪彩

电子变倍 2×

存储录像 内置16GB SD卡

目镜模组 OLED 1280×1024, 视度可调

接口

对外接口 电源，视频PAL（NTSC可定制），通讯RS232

机械接口 1/4 英寸标准接口

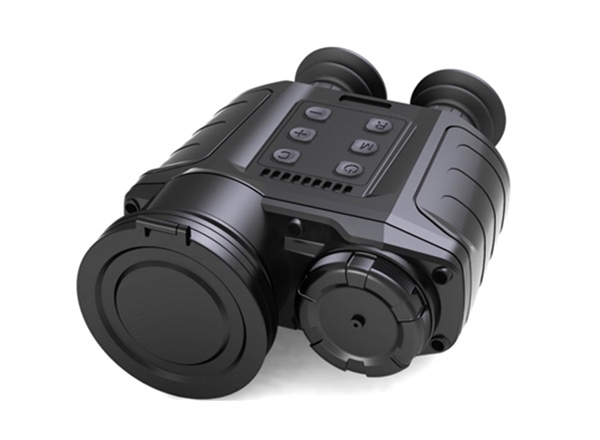

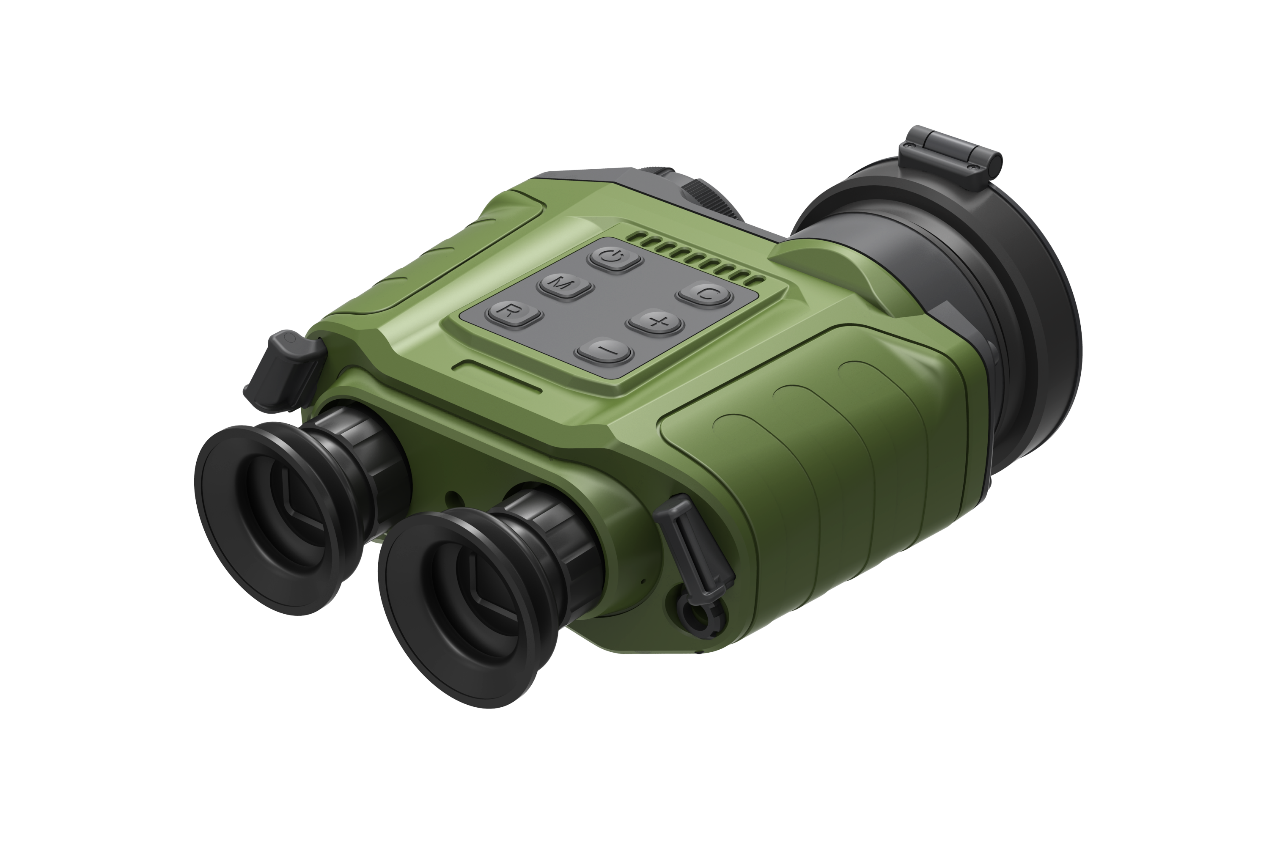

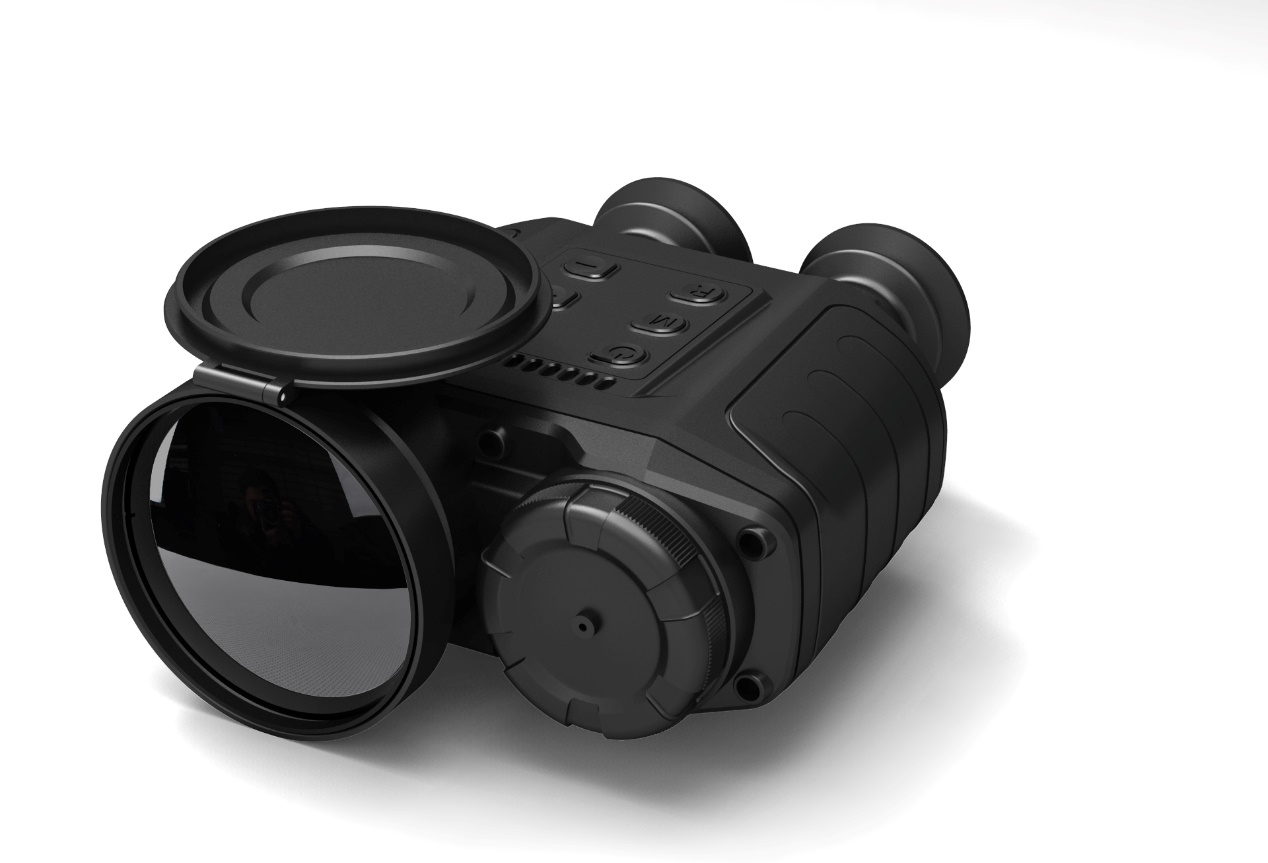

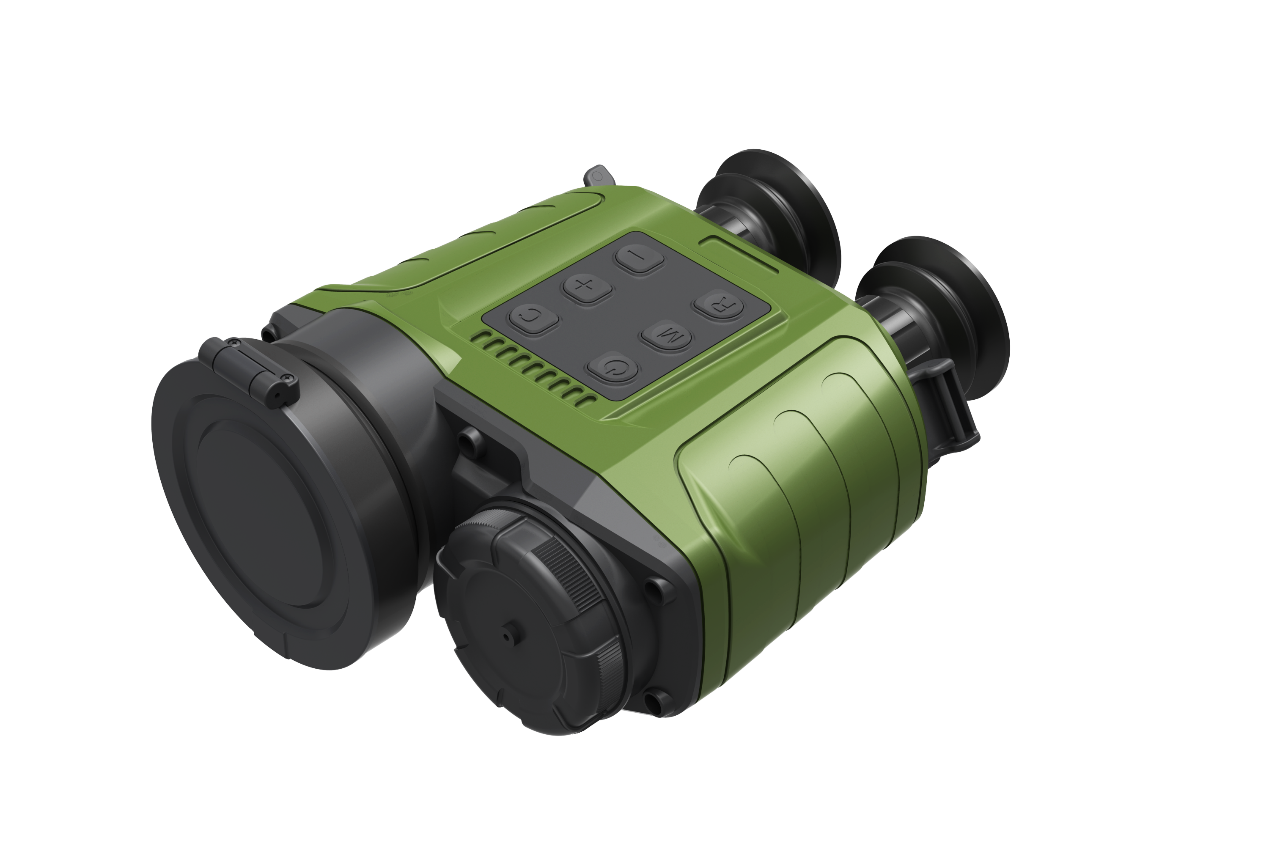

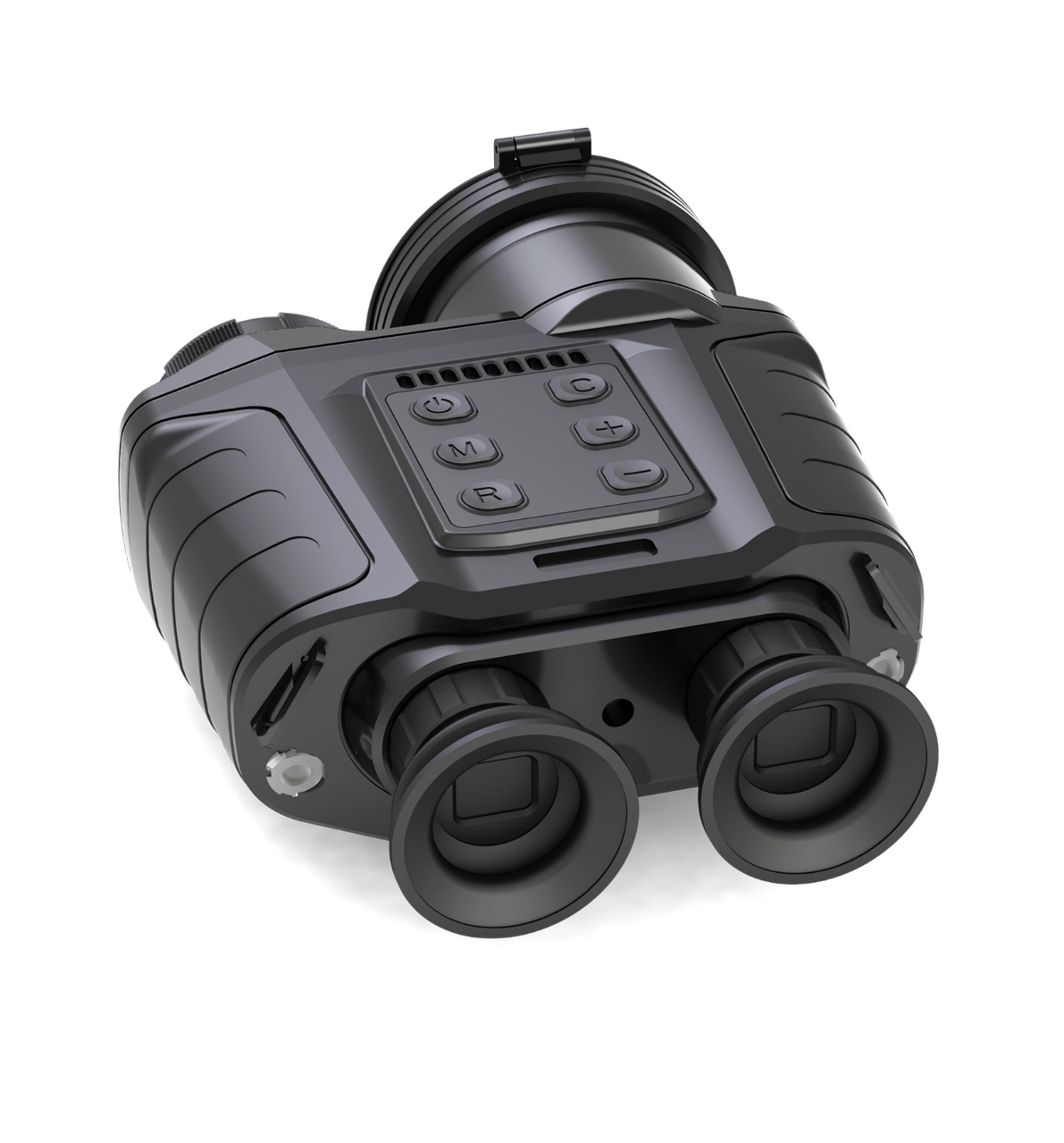

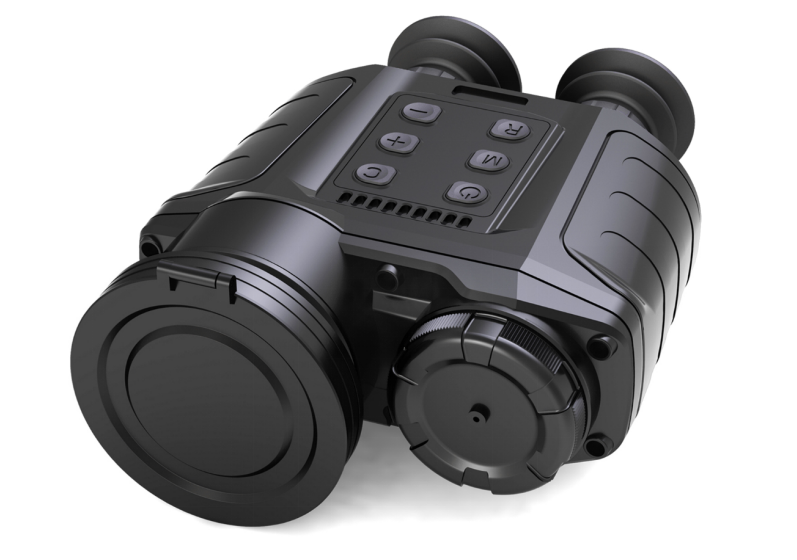

多功能侦察仪性能指标

红外 侦察距离

能见度不小于 15km，湿度不大于 80％，目标

和背景温差不小于 4℃的情况下：

a) 对 2.3m×2.3m 典 型 目 标： 识 别 距 离

≥ 1.1km，发现距离≥ 3.1km；

b) 对直立单兵：识别距离≥ 0.85km，发现距

离≥ 1.6km。

红外  探测器

工作波段 8μm ～ 14μm

像元尺寸 17μm

像元数 400×300

探测器类型 非制冷焦平面探测器

红外光学 性能

焦距 70mm

视场角 5.5° ×4.1°（±5%）

F# 0.9

F# ≤ 400mK@2.0cy/mrad（常温）使用维护说明书

-2- -3-

存储模块

a) 标称存储容量不低于 32GB；

b) 存储视频数据格式：AVI；

c) 存储图像数据格式：JPG。

OLED

1280×1024 高分辨率彩色 OLED，双目显示，

视度可调

常温连续

工作时间

≥ 4.5h（不更换电池）

电源

外接电源输入 DC12V±0.5V

内置电池 2 节 18650 电池

整机功耗 ≤ 4W（常温）

物理特性

主机重量

（含电池）

≤ 1.5Kg

尺寸 ≤ 210mm×170mm×100mm

机械接口 1/4 英寸标准接口

外观颜色 军绿、沙漠黄、黑色可选

互连接口

视频接口 PAL 制视频输出（N 制可定制）

通讯接口 RS232 USB 接口 支持 USB2.0

产品包装

选用携行包和安全箱考虑野外作战需要，兼顾

防护、便携、作业遮挡等多功能使用。

温度要求

工作温度 － 20℃～＋ 60℃

贮存温度 － 40℃～＋ 60℃

振动、冲击要求

a) 振 动 条 件： 设 备 加 电， 正 弦 扫 频 为

5Hz ～ 200Hz ～ 5Hz、峰值加速度为 1.5g，

在三个互相垂直的轴向上，每轴向 6min；

b) 冲击条件：半正弦波，脉冲宽度 6ms，加速

度 20g，在三个互相垂直的各冲击 3 次。

安全性 要求

带安全箱，122cm 高自由跌落，水泥地，产品不损坏

防水防尘 等级要求

IP67
